Jak fotowoltaika i magazyn energii współpracują z istniejącą instalacją elektryczną

Zwiększone zapotrzebowanie na energię elektryczną w budynkach mieszkalnych, przedsiębiorstwach i gospodarstwach rolnych skłania do poszukiwania niezależnych źródeł zasilania. Inwestycja w odnawialne źródła energii często wiąże się z koniecznością wpięcia nowych urządzeń w już działającą infrastrukturę. Powstaje zatem techniczne wyzwanie, kiedy istniejąca rozdzielnia pozwala na bezpieczne i poprawne dodanie paneli słonecznych oraz systemu magazynowania. Dokładna analiza parametrów sieci wewnętrznej decyduje o możliwości bezproblemowej integracji, która nie narazi użytkowników na przeciążenia przewodów ani awarie zasilania. Właściwe rozpoznanie ograniczeń infrastruktury pozwala uniknąć kosztownych przerw w dostawie prądu.

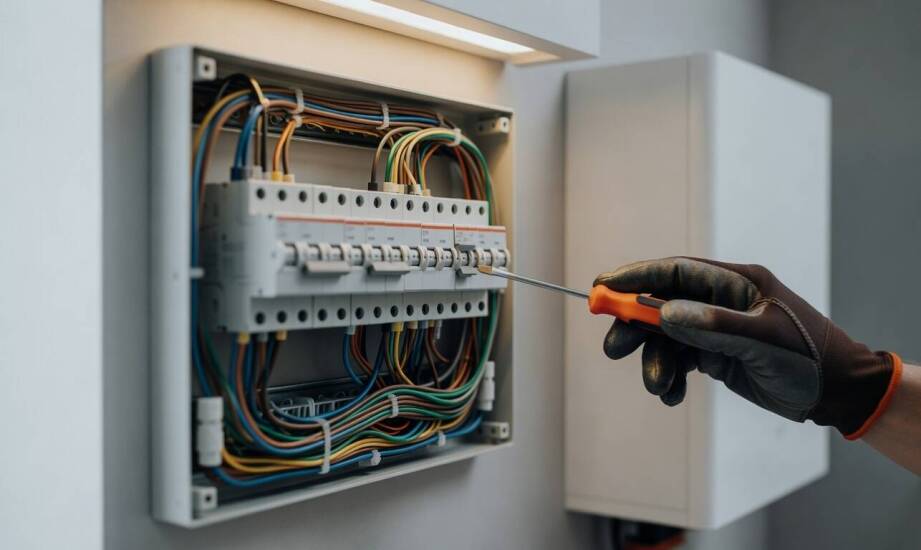

Weryfikacja parametrów technicznych rozdzielni i obwodów

Przed fizycznym podłączeniem systemu odnawialnych źródeł energii należy rygorystycznie sprawdzić stan głównej rozdzielni elektrycznej. Weryfikacja obejmuje przede wszystkim ocenę wolnego miejsca na dodatkowe moduły zabezpieczające, rozłączniki oraz fizyczne wpięcie nowego źródła wytwórczego. Kluczowe jest określenie układu fazowego zasilania oraz sposobu dotychczasowej pracy głównych odbiorników prądu. Dokładne pomiary pozwalają uniknąć zjawiska asymetrii napięć, które mogłoby zakłócić pracę czułych urządzeń elektronicznych i doprowadzić do automatycznego wyłączania się sprzętu.

W nowoczesnych układach kluczową rolę odgrywa falownik, który zarządza przepływem energii między panelami, domową siecią a zewnętrznym operatorem. Urządzenie to płynnie kieruje nadwyżki produkcyjne prosto do akumulatorów, a w momencie zaniku napięcia z sieci zewnętrznej podtrzymuje zasilanie wydzielonej grupy odbiorników. Falownik hybrydowy umożliwia jednoczesne zwiększenie poziomu autokonsumpcji oraz realizację funkcji zasilania rezerwowego dla najważniejszych urządzeń.

Na etapie projektowania konieczne jest rozróżnienie dwóch modeli pracy całego układu. Konfiguracja nastawiona ściśle na autokonsumpcję ma za zadanie maksymalnie wykorzystać prąd wytworzony na bieżąco, ograniczając tym samym ilość energii oddawanej do sieci dystrybucyjnej. Układ wyposażony w pełną rezerwę awaryjną wymaga z kolei wyodrębnienia specjalnych obwodów krytycznych. W przypadku utraty zasilania z zewnątrz, wydzielona część instalacji, obejmująca na przykład pompy obiegowe, sterowniki pieca czy oświetlenie, nadal funkcjonuje bez zakłóceń. Taki podział narzuca wymóg precyzyjnej ingerencji w tablicę bezpiecznikową i dokładnego zbilansowania mocy, aby nie przeciążyć falownika w trybie wyspowym. Instalator musi fizycznie odseparować wybrane linie zasilające od reszty sieci domowej.

Profile zużycia energii a dobór pojemności magazynu

Zapotrzebowanie na energię zmienia się drastycznie w zależności od charakterystyki danego obiektu, co bezpośrednio rzutuje na parametry sprzętu. Profil zużycia w klasycznym domu jednorodzinnym charakteryzuje się wyraźnymi szczytami w godzinach porannych i wieczornych. Taka dynamika wymusza zastosowanie akumulatorów o pojemności zdolnej przechować nadwyżki z południa i oddać je po zachodzie słońca. Zupełnie inaczej wygląda sytuacja w przypadku przedsiębiorstw produkcyjnych oraz dużych gospodarstw rolnych. W takich obiektach główny pobór mocy przypada na środek dnia, pokrywając się z najwyższą wydajnością paneli. W halach produkcyjnych potrzeba gromadzenia ogromnych rezerw bywa mniejsza, ale same urządzenia muszą charakteryzować się możliwością błyskawicznego rozładowania dużym prądem podczas uruchamiania ciężkich maszyn.

Specyficznym przypadkiem są obiekty o modułowej konstrukcji, gdzie infrastruktura elektryczna bywa projektowana w sposób bardzo skondensowany. Wykorzystywane przez firmy kontenery użytkowe w Radomiu często posiadają uproszczone rozdzielnice. Zastosowanie takiego rozwiązania ułatwia wstępną diagnozę układu, ale w późniejszych etapach narzuca ograniczenia przestrzenne przy montażu dodatkowej aparatury.

Niezależnie od typu budynku, najczęstsze bariery montażowe mają podłoże czysto fizyczne i techniczne. Należy do nich całkowity brak miejsca w szafach sterowniczych na kolejne moduły ochronne. Poważnym problemem jest również chaotyczny i nieprzemyślany podział obwodów w starych budynkach, który uniemożliwia proste wydzielenie linii o priorytetowym znaczeniu. Dodatkowo barierę stanowią zbyt małe przekroje istniejących przewodów zasilających oraz niska moc przyłączeniowa przydzielona przez lokalnego operatora. Zastosowanie jakichkolwiek innowacji w takich warunkach grozi uszkodzeniem izolacji lub pożarem, dlatego stan przewodów pozostaje zawsze czynnikiem decydującym.

Połączenie nowych technologii wytwórczych z funkcjonującą już siecią budynkową ma uzasadnienie tylko wtedy, gdy stan techniczny okablowania i aparatury spełnia rygorystyczne normy bezpieczeństwa. Zespół projektowy firmy DOM EKO SYSTEM KOZERA Spółka Jawna wskazuje, że punktem wyjścia do jakichkolwiek modyfikacji jest kompleksowy audyt oraz uporządkowanie starego układu. Dopiero po dostosowaniu przekrojów kabli, wymianie przestarzałych zabezpieczeń i upewnieniu się co do poprawnego rozdziału faz, można bezpiecznie wdrażać rozwiązania magazynujące. Skrupulatne przygotowanie infrastruktury gwarantuje długoletnią i stabilną pracę całego systemu odnawialnego, minimalizując ryzyko kosztownych usterek.
